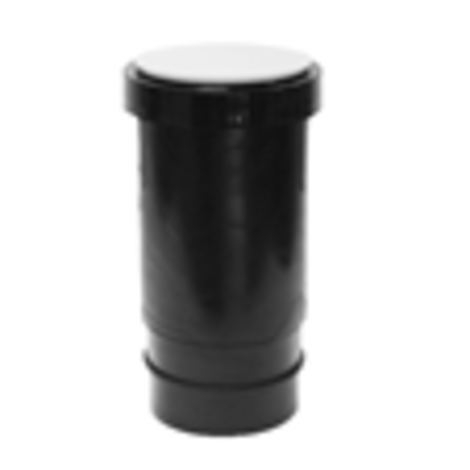

Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem

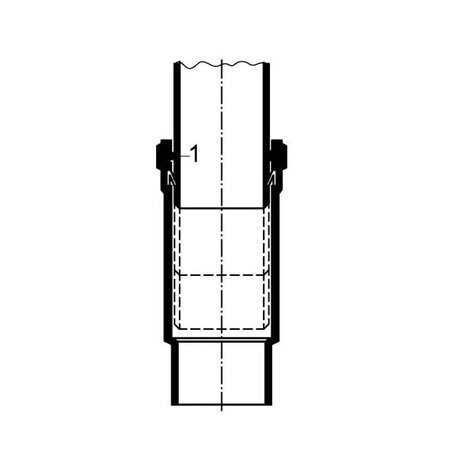

  • 1 těsnicí kroužek
  • Dilatační hrdla mohou absorbovat změny délky trubek s max. délka 6 m. Teplotní rozdíl 10 ° C bude mít za následek roztažení nebo smrštění o 8 mm.
  • Hloubky zasunutí při okolní teplotě 0 ° C a 20 ° C jsou uvedeny na hrdlech.
  • Dilatační hrdla d 75–160 mm mají integrovaný kotevní bod
Zpět Produktový list
Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem
Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem
Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem
Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem
Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem
Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem
Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem
Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem

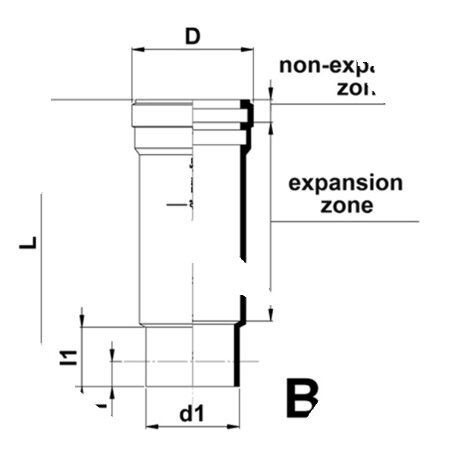

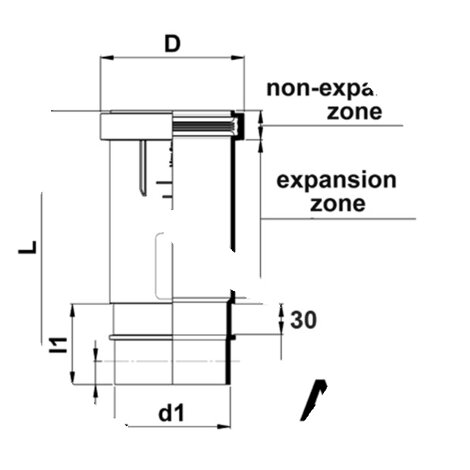

Objednací číslo Název výrobku d1 b Typ D L l1 Hlavní kategorie Podkategorie k1 product.detail.attribute.nonExpansionZone product.detail.attribute.expansionZone
400420 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 40 - B 56 172 35 Spojovací tvarovky Hrdlové spoje - 25 109
400520 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 50 - B 65 172 35 Spojovací tvarovky Hrdlové spoje - 25 109
400620 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 63 - B 80 155 15 Spojovací tvarovky Hrdlové spoje - 25 114
402020 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 200 - B 240 300 55 Spojovací tvarovky Hrdlové spoje - 45 200
402520 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 250 - B 298 300 55 Spojovací tvarovky Hrdlové spoje - 45 205
403120 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 315 - B 372 355 68 Spojovací tvarovky Hrdlové spoje - 55 225
405620 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 56 - B 72 172 35 Spojovací tvarovky Hrdlové spoje - 25 109
420720 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 75 30 A 98 255 72 Spojovací tvarovky Hrdlové spoje 30 32 148
420920 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 90 30 A 114 255 72 Spojovací tvarovky Hrdlové spoje 30 32 148
421120 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 110 30 A 135 260 76 Spojovací tvarovky Hrdlové spoje 35 35 145
421220 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 125 30 A 152 260 76 Spojovací tvarovky Hrdlové spoje 35 38 142
421620 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 160 30 A 186 266 76 Spojovací tvarovky Hrdlové spoje 35 41 148
422020 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 200 30 A 240 435 180 Spojovací tvarovky Hrdlové spoje 50 45 200
422520 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 250 40 A 298 460 200 Spojovací tvarovky Hrdlové spoje 100 55 205
423120 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem 315 40 A 372 495 235 Spojovací tvarovky Hrdlové spoje - 55 205
