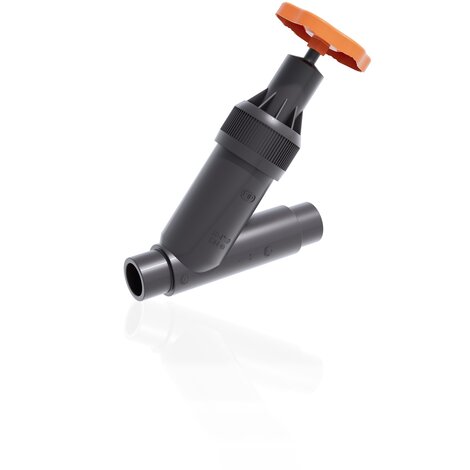

VVDV - Angle seat valve
Angle seat valve with male ends for solvent welding, metric series
The VV angle seat valve is a shutting-off and regulating valve particularly suitable for clean fluids.
Další charakteristika:
- Maniglia multifunzione ergonomica in HIPVC dotata di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
- Blocco maniglia 0°- 90° SHKD (disponibile come accessorio) ergonomicamente azionabile durante la manovra e lucchettabile
- Robusta torretta di ancoraggio per una facile e rapida automazione anche dopo l’installazione della valvola sull’impianto tramite l’ausilio del modulo Power Quick (opzionale)
- Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche

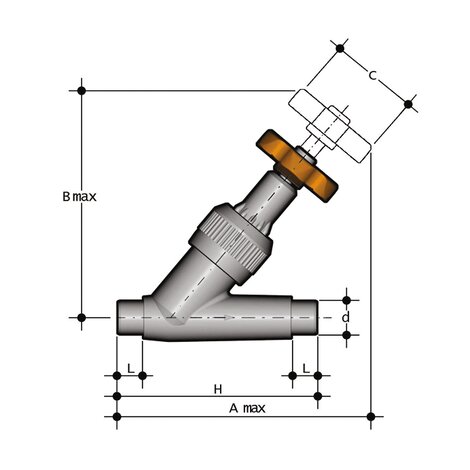

| Objednací číslo | Materiál | Kategorie | Série | d | DN | PN | product.detail.attribute.A max | product.detail.attribute.B max | C | H | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VVDV016E | PVC-U system | Armatury | VV DN 10÷50 | 16 | 10 | 16 | 136 | 124 | 60 | 114 | 14 | 150 |
| VVDV020E | PVC-U system | Armatury | VV DN 10÷50 | 20 | 15 | 16 | 146 | 124 | 60 | 124 | 16 | 160 |
| VVDV025E | PVC-U system | Armatury | VV DN 10÷50 | 25 | 20 | 16 | 165 | 146 | 60 | 144 | 19 | 250 |
| VVDV032E | PVC-U system | Armatury | VV DN 10÷50 | 32 | 25 | 16 | 188 | 173 | 70 | 154 | 22 | 380 |
| VVDV040E | PVC-U system | Armatury | VV DN 10÷50 | 40 | 32 | 10 | 217 | 195 | 85 | 174 | 26 | 480 |
| VVDV050E | PVC-U system | Armatury | VV DN 10÷50 | 50 | 40 | 10 | 247 | 222 | 105 | 194 | 31 | 820 |
| VVDV063E | PVC-U system | Armatury | VV DN 10÷50 | 63 | 50 | 10 | 299 | 269 | 130 | 224 | 38 | 1345 |
- Connection system for solvent weld, threaded and flanged joints
- Can be installed in any position
- No metal parts in contact with the fluid
- Valve material compatibility (PVC-U) with water, drinking water and other food substance conveyance according to current regulations
- Can be maintained with the valve body installed
