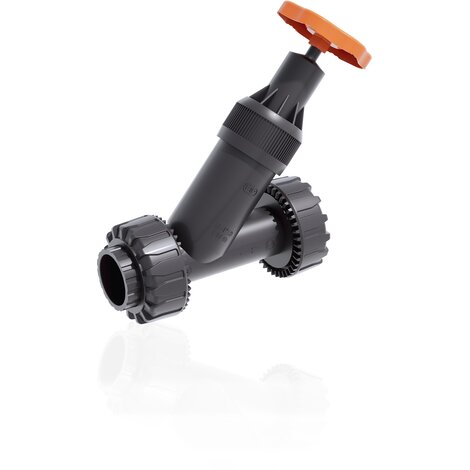

VVUIV - Angle seat valve
Angle seat valve with female union ends for solvent welding, metric series
The VV angle seat valve is a shutting-off and regulating valve particularly suitable for clean fluids.
Další charakteristika:
- Maniglia multifunzione ergonomica in HIPVC dotata di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
- Blocco maniglia 0°- 90° SHKD (disponibile come accessorio) ergonomicamente azionabile durante la manovra e lucchettabile
- Robusta torretta di ancoraggio per una facile e rapida automazione anche dopo l’installazione della valvola sull’impianto tramite l’ausilio del modulo Power Quick (opzionale)
- Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche

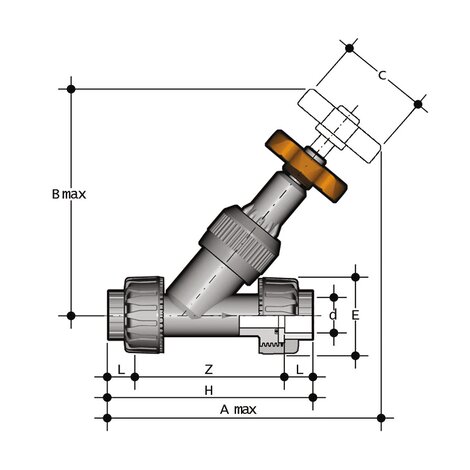

| Objednací číslo | Materiál | Kategorie | Série | d | DN | PN | product.detail.attribute.A max | product.detail.attribute.B max | C | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VVUIV016E | PVC-U system | Armatury | VV DN 10÷50 | 16 | 10 | 16 | 170 | 124 | 60 | 55 | 135 | 14 | 107 | 238 |
| VVUIV020E | PVC-U system | Armatury | VV DN 10÷50 | 20 | 15 | 16 | 173 | 124 | 60 | 55 | 135 | 16 | 103 | 251 |
| VVUIV025E | PVC-U system | Armatury | VV DN 10÷50 | 25 | 20 | 16 | 197 | 146 | 60 | 66 | 158 | 19 | 120 | 413 |
| VVUIV032E | PVC-U system | Armatury | VV DN 10÷50 | 32 | 25 | 16 | 223 | 173 | 70 | 75 | 176 | 22 | 132 | 621 |
| VVUIV040E | PVC-U system | Armatury | VV DN 10÷50 | 40 | 32 | 16 | 258 | 195 | 85 | 87 | 207 | 26 | 155 | 903 |
| VVUIV050E | PVC-U system | Armatury | VV DN 10÷50 | 50 | 40 | 16 | 295 | 222 | 105 | 100 | 243 | 31 | 181 | 1320 |
| VVUIV063E | PVC-U system | Armatury | VV DN 10÷50 | 63 | 50 | 16 | 359 | 269 | 130 | 120 | 298 | 38 | 222 | 2238 |
- Connection system for solvent weld, threaded and flanged joints
- Can be installed in any position
- No metal parts in contact with the fluid
- Valve material compatibility (PVC-U) with water, drinking water and other food substance conveyance according to current regulations
- Can be maintained with the valve body installed
