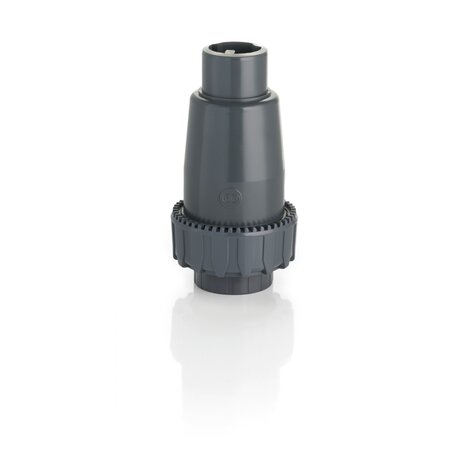

VZIV - Foot valve
Foot valve with male ends for solvent welding, metric series
The VZ foot valve allows the passage of fluid in one direction only.
Další charakteristika:
- Maniglia multifunzione ergonomica in HIPVC dotata di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
- Blocco maniglia 0°- 90° SHKD (disponibile come accessorio) ergonomicamente azionabile durante la manovra e lucchettabile
- Robusta torretta di ancoraggio per una facile e rapida automazione anche dopo l’installazione della valvola sull’impianto tramite l’ausilio del modulo Power Quick (opzionale)
- Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche

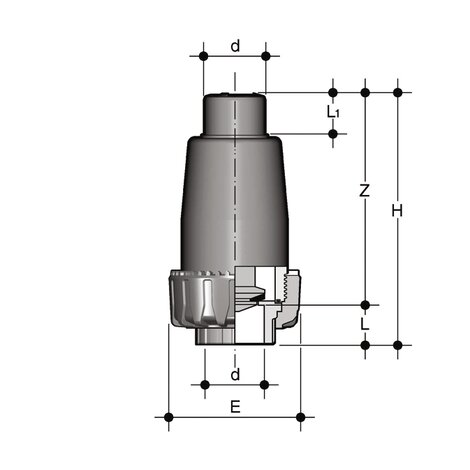

| Objednací číslo | Materiál | Kategorie | Série | d | DN | PN | E | H | L | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VZIV016E | PVC-U system | Armatury | VZ DN 10÷50 | 16 | 10 | 16 | 55 | 101 | 14 | 15 | 87 | 105 |
| VZIV020E | PVC-U system | Armatury | VZ DN 10÷50 | 20 | 15 | 16 | 55 | 103 | 16 | 18 | 87 | 120 |
| VZIV025E | PVC-U system | Armatury | VZ DN 10÷50 | 25 | 20 | 16 | 66 | 125 | 19 | 20 | 106 | 210 |
| VZIV032E | PVC-U system | Armatury | VZ DN 10÷50 | 32 | 25 | 16 | 75 | 150 | 22 | 24 | 128 | 350 |
| VZIV040E | PVC-U system | Armatury | VZ DN 10÷50 | 40 | 32 | 16 | 87 | 171 | 26 | 28 | 145 | 560 |
| VZIV050E | PVC-U system | Armatury | VZ DN 10÷50 | 50 | 40 | 16 | 100 | 187 | 31 | 34 | 156 | 760 |
| VZIV063E | PVC-U system | Armatury | VZ DN 10÷50 | 63 | 50 | 16 | 122 | 223 | 38 | 41 | 185 | 1340 |
- Connection system for solvent weld and threaded joints
- No metal parts in contact with the fluid
- Piston with incorporated counterweight able to work with high intensity fluid
- Limited pressure loss. Only minimum back pressure is required for the hermetic seal
- Valve material compatibility (PVC-U) with water, drinking water and other food substance conveyance according to current regulations
- Can be maintained with the valve body installed
