ODB-SW

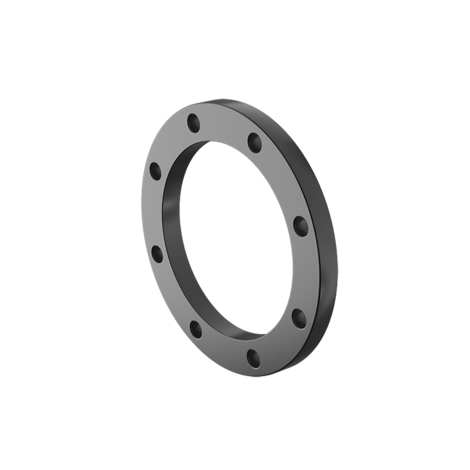

FLANGES - ISO-DIN SERIES.

Steel core backing ring, PP/FRP coated, according to EN/ISO/DIN for stubs QRV and QPV (Drilling: PN 10/16 up to DN 150; PN 10 from DN 200) and for stubs QRC.

Zpět Produktový list
ODB-SW
Disegno tecnico della flangia OAB, ODB serie ISO-DIN
ODB-SW
Disegno tecnico della flangia OAB, ODB serie ISO-DIN

ODB-SW

Objednací číslo Materiál Kategorie
SWODTD110DN100 FLS Measurement Instrumentation Příruby

FOR QRC

Objednací číslo Materiál Kategorie d DN product.detail.attribute.PMA (bar) product.detail.attribute.b D product.detail.attribute.d[5:2] product.detail.attribute.d6 product.detail.attribute.k M product.detail.attribute.(Nm) product.detail.attribute.n g
SWODTD110DN100 FLS Measurement Instrumentation Příruby - - - - - - - - - - - -
SWODTD160DN150 FLS Measurement Instrumentation Příruby - - - - - - - - - - - -
SWODTD225DN200 FLS Measurement Instrumentation Příruby 225 200 16 27 340 22 247 295 M20 75 8 5060

FOR QRV AND QPV

Objednací číslo Materiál Kategorie d DN product.detail.attribute.PMA (bar) product.detail.attribute.b D product.detail.attribute.d[5:2] product.detail.attribute.d[5:6] product.detail.attribute.k M product.detail.attribute.(Nm) product.detail.attribute.n g
SWODTD110DN100 FLS Measurement Instrumentation Příruby - - - - - - - - - - - -
SWODTD140DN125 FLS Measurement Instrumentation Příruby 140 125 16 24 252 18 166 210 M16 60 8 2965
SWODTD160DN150 FLS Measurement Instrumentation Příruby - - - - - - - - - - - -
SWODTD225DN200 FLS Measurement Instrumentation Příruby 225 200 16 27 340 22 248 295 M20 75 8 5060
SWODTD280DN250 FLS Measurement Instrumentation Příruby 280 250 16 30 395 22 309 350 M20 95 12 7112
SWODTD315DN300 FLS Measurement Instrumentation Příruby 315 300 16 34 445 22 349 400 M20 100 12 9468

ODB-SW

Objednací číslo Materiál Kategorie
SWODTD110DN100 FLS Measurement Instrumentation Příruby
