QRX Exit spacer

BUTTERFLY VALVES

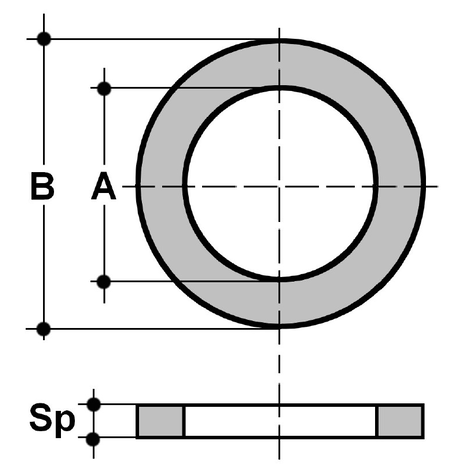

QRX - ISO-DIN exit spacer for wafer check valves FR series.

For the installation of FR valves on PP-H or PVDF piping with socket welding fusion we reccomend the use of QRX spacers of the designed material on the outlet side of the valve is advised to allow full opening of the FR.

The spacer needs to be installed between the valve and the QRNM or QRNF stub; the flat side of the spacer needs to be installed on the side of the valve and a flat gasket needs to installed between the spacer and the stub.

The use on piping with an SDR lower than 17 for dimensions above d63 is not advised (SDR11, d75-110).

It is recommended to remove the welded material after the fusion from the stub to be installed on the outlet side of the valve.

MAGNUM 3G is completed with a range of tools and accessories to help the installer

Další charakteristika:

  • Upper part (PVC-U)
  • Bottom part (PVC-U)
  • Bolts (zinc plated steel)
  • Nuts (zinc plated steel )
  • Gasket (NBR)
  • Reinforcing ring (Stainless steel)
Zpět Produktový list
QRX Exit spacer

QRX Exit spacer

Objednací číslo Materiál Kategorie
QRXM040 FLS Measurement Instrumentation Příslušenství k ručním armatury
QRXM050 FLS Measurement Instrumentation Příslušenství k ručním armatury
QRXM063 FLS Measurement Instrumentation Příslušenství k ručním armatury
QRXM075 FLS Measurement Instrumentation Příslušenství k ručním armatury
QRXM090 FLS Measurement Instrumentation Příslušenství k ručním armatury
QRXM110 FLS Measurement Instrumentation Příslušenství k ručním armatury

QRX Exit spacer

Objednací číslo Materiál Kategorie
QRXF040 FLS Measurement Instrumentation Příslušenství k ručním armatury
QRXF050 FLS Measurement Instrumentation Příslušenství k ručním armatury
QRXF063 FLS Measurement Instrumentation Příslušenství k ručním armatury
QRXF075 FLS Measurement Instrumentation Příslušenství k ručním armatury
QRXF090 FLS Measurement Instrumentation Příslušenství k ručním armatury
QRXF110 FLS Measurement Instrumentation Příslušenství k ručním armatury
