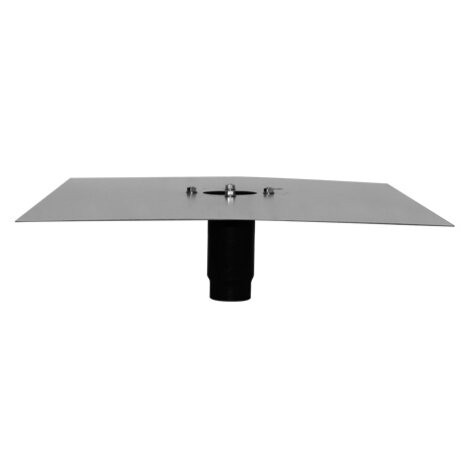

Ztužující deska pro připojení parozábrany s hrdlem
Ztužující pozinkovaný plech o rozměrech 660 x 660 mm, tl. 1,25 mm, který je kompletován těsněním EPDM pro odtokovou trubku d 75 mm a těsněním EPDM pro kabel elektro ohřevu vyhřívaného střešního vtoku AKASISON XL 75. Aplikuje se na izolované kovové střechy v kombinaci se střešním vtokem Akasison XL 75. U střech z trapézového plechu kovová deska zajišťuje ztužení v místě prostupu střešního vtoku. Nástrčné hrdlo z PE-HD lze využít pro odvodnění před instalací vtoku či tepelné izolace.
- Balení obsahuje: desku z pozinkovaného plechu, nástrčné hrdlo z PE-HD, přírubu a těsnění EPDM.
- Použití: zateplené střechy
- Napojení do trubního systému: elektrospojkou obj. č. 410795
- Drážka pro nástrčné hrdlo d 75 mm obj. č. 400730
- Vtok: d1 = 75 mm
- Velikost šroubů - Ø 140 mm
- Materiál: PE-HD, pozinkovaná ocel, nerezová ocel, EPDM, SBR

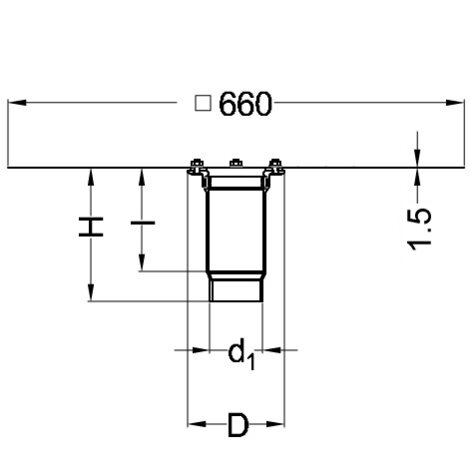

| Objednací číslo | Název výrobku | Hmotnost | d1 | D | H | n | M | l | Hlavní kategorie | Podkategorie |
|---|---|---|---|---|---|---|---|---|---|---|
| 74 77 11 | Ztužovací deska pro napojení parozábrany | 4,543 | 75 | 140 | 300 | 4 | 8 | 200 | Střešní technika | Střešní vtoky |
